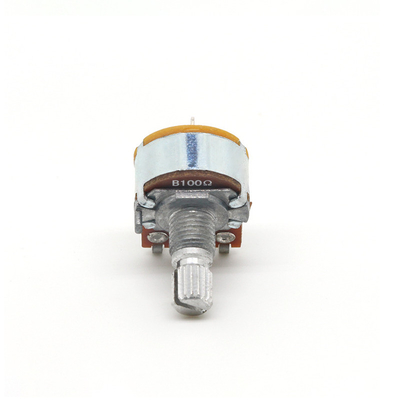

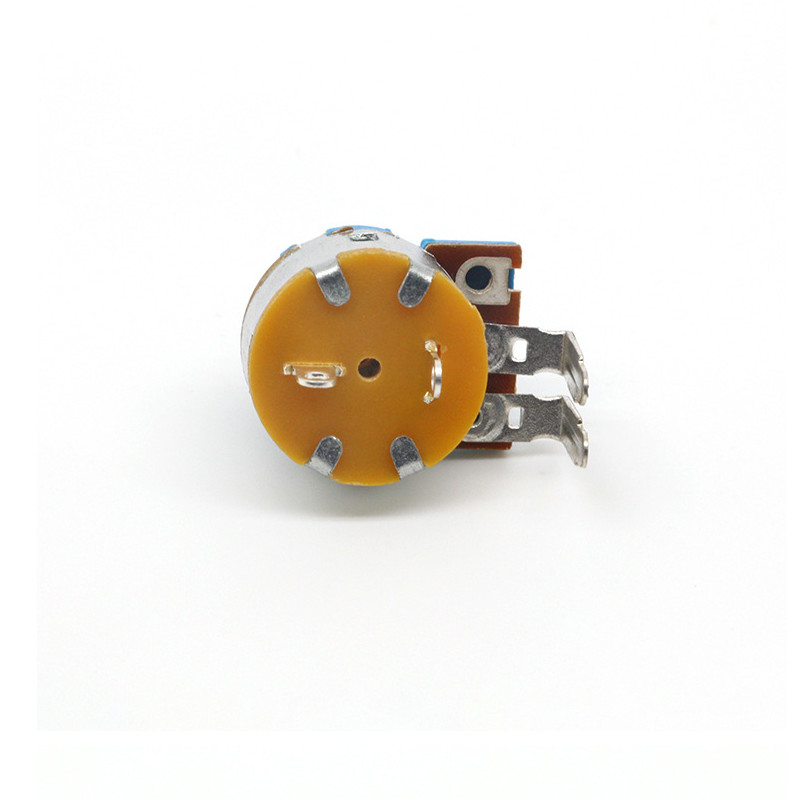

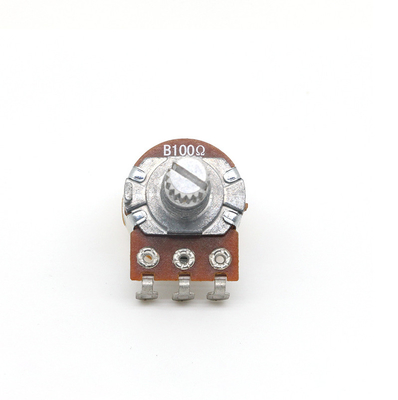

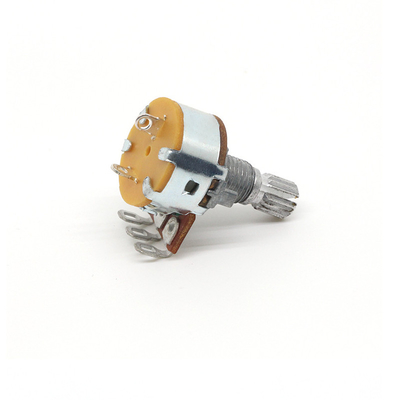

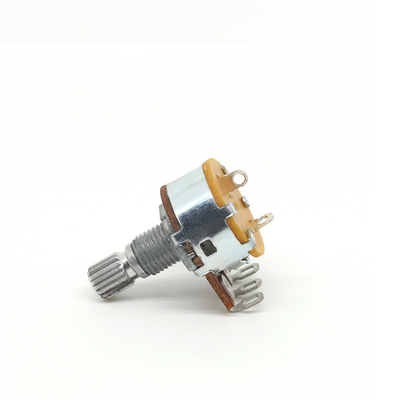

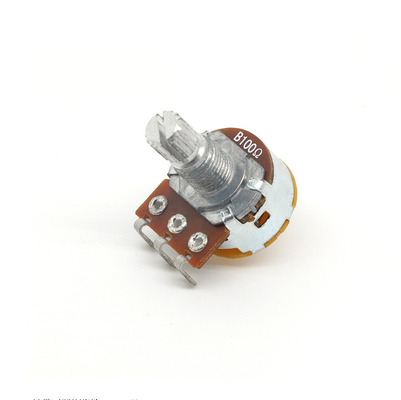

উৎপাদন বর্ণনা

কাজ নীতি

যখন রোধ বডির দুটি স্থির বৈদ্যুতিক শকের মধ্যে একটি ভোল্টেজ প্রয়োগ করা হয়, তখন একটি ঘূর্ণায়মান বা স্লাইডিং সিস্টেমের মাধ্যমে রোধের বডিতে যোগাযোগের অবস্থান পরিবর্তন করা হয় এবং চলমান যোগাযোগ এবং স্থির যোগাযোগের মধ্যে একটি নির্দিষ্ট যোগাযোগের অবস্থান পাওয়া যায়। .সম্পর্ক ভোল্টেজ।এটি বেশিরভাগই একটি ভোল্টেজ বিভাজক হিসাবে ব্যবহৃত হয়, যা পটেনটিওমিটার একটি চার-টার্মিনাল উপাদান।পটেনশিওমিটার মূলত স্লাইডিং রিওস্ট্যাট।বিভিন্ন শৈলী আছে.এগুলি সাধারণত স্পিকার ভলিউম সুইচ এবং লেজার হেড পাওয়ার সমন্বয়ে ব্যবহৃত হয়।পটেনশিওমিটার একটি সামঞ্জস্যযোগ্য ইলেকট্রনিক উপাদান।এটি একটি প্রতিরোধী শরীর এবং একটি ঘূর্ণায়মান বা স্লাইডিং সিস্টেম নিয়ে গঠিত।যখন রোধ বডির দুটি স্থির বৈদ্যুতিক শকের মধ্যে একটি ভোল্টেজ প্রয়োগ করা হয়, তখন একটি ঘূর্ণায়মান বা স্লাইডিং সিস্টেম দ্বারা রোধের বডিতে যোগাযোগের অবস্থান পরিবর্তন করা হয় এবং চলমান যোগাযোগ এবং স্থির যোগাযোগের মধ্যে একটি অবস্থান যা সামঞ্জস্যপূর্ণ। অস্থাবর যোগাযোগের অবস্থান প্রাপ্ত করা যেতে পারে.একটি নির্দিষ্ট সম্পর্কের ভোল্টেজ।

2
নামকরণ এবং লেবেল পদ্ধতি

(1) পটেনটিওমিটারের নামকরণের নিয়মগুলি প্রতিরোধকগুলির মতোই, তবে তারা W অক্ষর দিয়ে শুরু হয়।

(2) পটেনটিওমিটার লেবেলিং পদ্ধতি: পটেনটিওমিটার সাধারণত সরাসরি লেবেলিং পদ্ধতি ব্যবহার করে এবং তাদের মডেল, নামমাত্র শক্তি, প্রতিরোধের মান এবং প্রতিরোধের মান এবং ঘূর্ণন কোণের মধ্যে সম্পর্ক ইত্যাদি চিহ্নিত করতে পটেনটিওমিটার শেলে অক্ষর এবং সংখ্যা ব্যবহার করা হয়। : WT-Ⅱ-1-1k-X potentiometer একটি একক কার্বন ফিল্ম potentiometer টাইপ II হিসাবে প্রকাশ করা হয়, শক্তি 1W, প্রতিরোধের মান 1kΩ, এবং বক্ররেখা রৈখিক।

3
ওয়্যারিং পদ্ধতি

potentiometers (বা ট্রিমার প্রতিরোধক, ইত্যাদি) নিয়মিত পিনের জন্য (উদাহরণস্বরূপ, 3 পিন সহ একটি potentiometer), উভয় প্রান্তে প্রতিরোধের মান স্থির করা হয় এবং মধ্যবর্তী পিনের উভয় প্রান্তের পিনের প্রতিরোধের মান পরিবর্তনশীল;

এটি মধ্যম পিন থেকে দুটি সিরিজ প্রতিরোধকের মধ্যে পটেনটিওমিটারকে ভাগ করার সমতুল্য, এবং মোট সিরিজ প্রতিরোধের মান স্থির করা হয়েছে;

অতএব, যদি এটি একটি পরিবর্তনশীল ভোল্টেজ বিভাজক প্রতিরোধক হিসাবে ব্যবহার করা হয়, তবে একটি প্রান্ত ইনপুট ভোল্টেজের সাথে সংযুক্ত থাকে, মধ্যবর্তী প্রান্তটি আউটপুটের সাথে সংযুক্ত থাকে এবং অবশিষ্ট প্রান্তটি গ্রাউন্ডেড হয়;

যদি এটি একটি পরিবর্তনশীল প্রতিরোধক হিসাবে ব্যবহার করা হয়, তবে একটি প্রান্ত ইনপুট ভোল্টেজের সাথে সংযুক্ত থাকে, মাঝের প্রান্তটি আউটপুটের সাথে সংযুক্ত থাকে এবং বাকিটি ভাসমান অবস্থায় বা মধ্যবর্তী প্রান্তের সাথে সংযুক্ত থাকতে পারে।

স্পেসিফিকেশন





আইটেম	স্পেসিফিকেশন
প্রযুক্তি	কার্বন ফিল্ম
প্রতিরোধ	5KΩ~10MΩ
মোট ঘূর্ণন কোণ	300°±5°
ঘূর্ণন ঘূর্ণন সঁচারক বল	20~200gf.cm
ঘূর্ণন স্টপার শক্তি	7kgf.cm
ধাক্কা টান শক্তি	7 কেজিএফ
সম্পূর্ণ প্রতিরোধ	5kΩ~2MΩ
মোট প্রতিরোধ সহনশীলতা	±20%
হারের ক্ষমতা	0.2w
প্রতিরোধ টেপার	A, B
ঘূর্ণায়মান জীবন	10000 চক্র





প্যাকিং শৈলী

---

ওয়ার্কশপ এবং কারখানা

---

সহযোগী অংশীদার

---

---

কোম্পানির প্রোফাইল

---

ডংগুয়ান তিয়ানকিয়ান ইলেকট্রনিক্স কোং লিমিটেড, 2008 সালে প্রতিষ্ঠিত, এটি রোটারি পটেনটিওমিটার, স্লাইডিং পটেনশিওমিটার, ফুট সুইচ, ব্যান্ড সুইচ, এসি সুইচ, সেন্সর, এনকোডার, ট্যাক্ট সুইচ এবং সংযোগকারীর মতো উচ্চ নির্ভুল উপাদানগুলির নকশা, বিকাশ এবং উত্পাদনে বিশেষীকৃত। .পণ্যগুলি ডিমেবল লাইটিং, অডিও মিক্সার, হোম অ্যাপ্লায়েন্সেস, অটোমোবাইল, মাল্টিমিডিয়া, অডিও সরঞ্জাম, যন্ত্র, খেলনা, এভিয়েশন মডেল এবং যোগাযোগ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।আমাদের কারখানা ভবনের 3,000 বর্গ মিটার এলাকা রয়েছে।আমাদের R&D দলের সদস্যদের উপাদান শিল্পে 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে।বিশ্বব্যাপী গ্রাহকদের কাছ থেকে উচ্চ মানের চাহিদা মেটাতে, আমরা ব্যাপকভাবে স্বয়ংক্রিয় উত্পাদন লাইন ব্যবহার করি যা বার্ষিক উত্পাদন ক্ষমতার 80% এর বেশি আউটপুট করতে পারে।এই কৃতিত্বের জন্য এটি গর্বিত যে আমরা JVC, Brother, IKEA, Midea, Microsoft, Honeywell, Sennheiser, Primax এবং GGEC... ইত্যাদির মূল সরবরাহকারী হয়েছি।সামঞ্জস্যপূর্ণ এন্টারপ্রাইজ নীতিগুলি "স্ট্রাইভিং এক্সিলেন্স" এবং "গুণমানের নিশ্চয়তা" সহ, আমরা আশা করি উভয় পক্ষই পারস্পরিক সুবিধার সম্পর্ক স্থাপন করতে পারে এবং একটি জয়-জয় পরিস্থিতি তৈরি করতে পারে।
